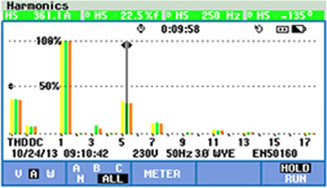

諧波概述
在供電系統中,理想的交流電壓/電流星正弦波形,但當正弦電壓(或非正弦電壓)施加在非線性負載上,電流就會畸變成非正弦波,非正弦波的電流流經帶有咀抗的電網就會產生壓降,進而使得電壓波形產生畸變。這類畸變的電壓/電流通過傅里葉分解,等效成工頻的基波和若干工頻整數倍(倍數大于等于2)的雜質波加,這類雜質波形稱為諧波。非線性負載是系統產生語波的主要原因,這類負載一般稱為諧波源,隨著電力電子技術的發展,電力電子裝置成為目前電網中最主要的諧波源之ー。
諧波的出現對公共電網來說是一種污染,它使用電設備所在的電網環境惡化,同時也會對公共電網以外以及周國的通信造成危害,它會降低系統容量:加速用電
設備老化,縮短其壽命,嚴重的甚至直接損壞設備,危害安全生產;同時在不斷的浪費電能,造成大量經済損失。
諧波治理
語波的污染日益嚴重,在新配電網絡的設計中其危害已經不容忽視,近年來各方機構在治理語波污染的道路上不斷摸素,一方面對電力電子裝置進行深化改造,滅少設備產生的語波;一方面增加諧波補償裝置來補償諧波,傳統常見的LC譖濾波就是這類,隨著IGBT和PWM控制技術的不斷成熟,動態有源濾波裝置(APF)開始逐漸興起,它憑借著快速響應、無級補償、可控補償次數等優點逐漸成為諧波補償?shù)闹匾侄沃弧?/p>
瑞典 Comsys公司成立于2001年,秉承“Creating Value through Power Quality--提高客戶的電能質量為客戶創造價值”這一理念,十多年來在改善電源質量的道路上不斷前行,公司主打產品線ADF,其綜合了諧波抑制,負載平後,動態無功補償,處理共振、閃變和電壓波動等多項功能,能廣泛用于工業、民用等諸多具有諧波污染的地方。集成多樣化、擴展靈活、智能化等眾多優點,是動態有源濾波器家族中具有一流控制技術的組成成員。
Comsys ADF 簡介
治理2~49次波,平衡負載,補償無功,處理閃變,抑制共振。
產品系列P100
壁掛式-結構緊湊、性價比高,滿足客戶低安裝成本和節省空間的需求。
P300
標準立柜式-工業模塊化設計,易于維護;產品類型多樣化,有P300三相三線制,P30ON三相四線制,P300W水冷式等,適于用絕大多數負載和應用環境
組合濾波柜
采用 Comsys核心濾波單元,集成無功補償回路的組?濾波柜,可以通過母線與其他低壓柜并聯,并
能根據客戶需求進行獨特定制,適用于初期一體化設計。

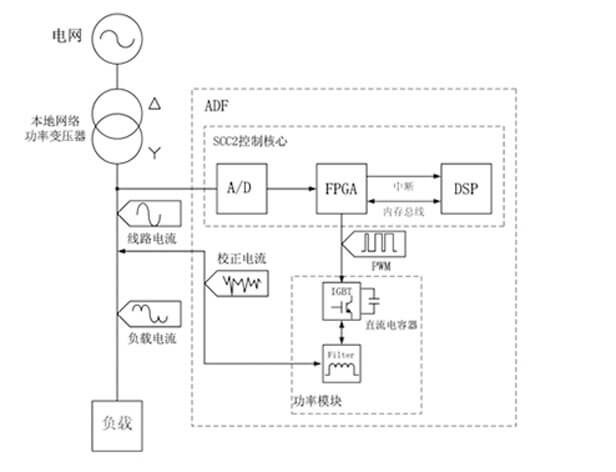

通過監測負載的電壓和電流。電力網絡中的實時情況將被持續反饋給控制核心,控制核心根據用戶設定的參數要求世行計算,得出所需補償電流的各種參數,通過PWM控制』IGBT產生與諸波大小相等,方向相反的補像波形,注入到被電網中,抵消諧波。
電信/銀行/敗據中心、治煉/化工、機械/造紙バ流車制造、CBD/酒店/廣場、公共事業等。
